興鐵M系列機房墻板安裝方式

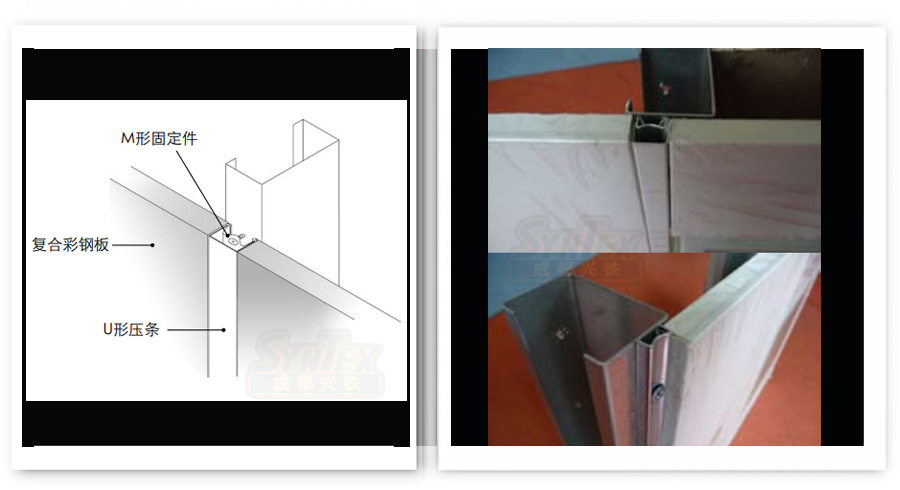

興鐵M系列/C系列機房墻板，表面材是預涂熱浸鍍鋅鋼板，背面復合紙面石膏板（12mm）成型的，總厚度約13mm。鋼板符合GB/T12754標準規定，具備良好的抗氧化、抗拉強度等性能。背襯石膏板或瓦楞板，滿足防火、隔音、保濕劑強度需求。耐火等級：A1級。墻板連接采用U型壓條配合M形卡件固定在龍骨系統上，安裝便捷，在大范圍使用情況下扔能保持墻面的平整度。

       機房墻面彩鋼板安裝一般采用輕鋼龍骨做基層，單元板之間用M固定件及自攻螺釘鎖在輕鋼龍骨上，外扣U形壓條，施工方便，同時也能縮短工期。龍骨通常采用市面上常見的75型輕鋼龍骨，根據現場要求也可采用50或100型龍骨，龍骨安裝間距為400mm。

機房彩鋼板簡易安裝動態示意圖

  興鐵提供全套機房彩鋼板墻面系統解決方案，歡迎電話咨詢了解。

1.放樣：依圖面及現場實測尺寸進行放樣（隔墻中心線）以兩收邊中心線與地面的交點彈出地軌中心線。應保證這四條線處在一個垂直面內，以保證以后安裝之墻面的垂直。

2.天軌：安裝要整齊，接口處須補強修齊，每隔500mm—600mm擊釘或螺絲固定于水泥天花板。

3.地軌：安裝地軌時要先把門的安裝位置預留，尚需注意地差問題。如地面高低差太多，須整平使其落差減少，不影響調整水平，每隔600mm以擊打或螺絲固定地坪上，如果地縫太大以填縫劑補滿。

4.收邊：根據實際測量值切割收邊，切割后邊緣修齊。力求整齊一致，連接處要求無縫隙。與天軌及踢腳板接口處尤其注意，更要做到無縫隙。

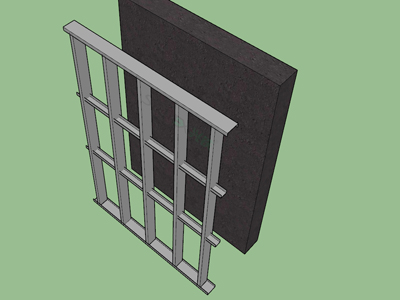

5.豎向龍骨：每隔400mm置一支豎向龍骨（為彩鋼板尺寸的1/3）,門框兩側立柱上下完全固定，不致于搖晃，反方向增加一支豎向龍骨，門扇寬度超過90cm以上，門框上橫立柱必須加強固定，必要時以焊接固定之。

6.橫向穿心龍骨：高度超過3米以上，以垂直方向1.2米置一支，當連兩支銜接處必須重疊，重疊長度不得少于10cm。

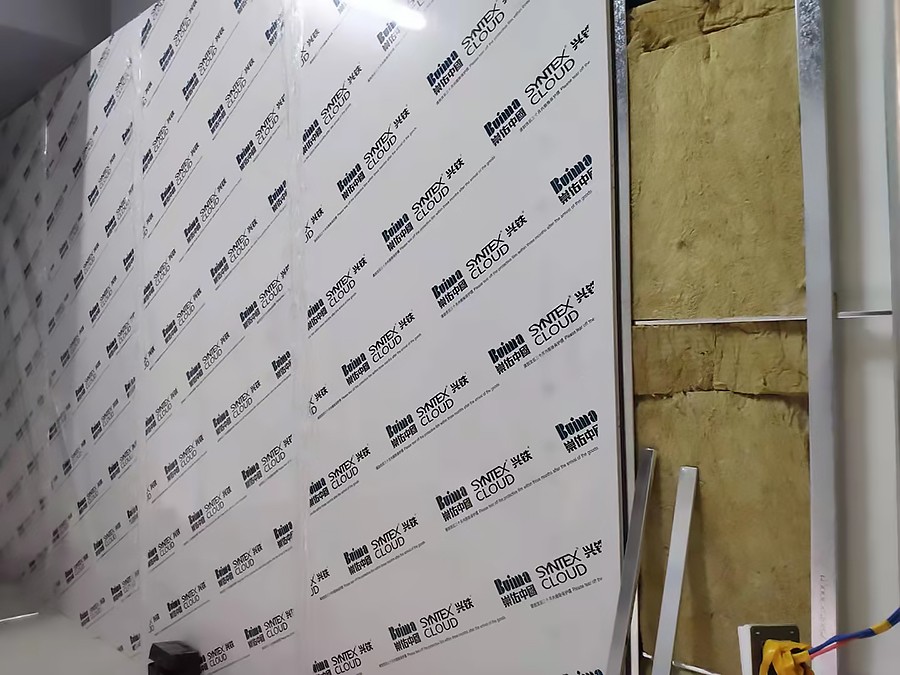

7.巖棉：在由龍骨分割成的空隙里面，填充保溫巖棉，巖棉需填充嚴實，不能有空隙。

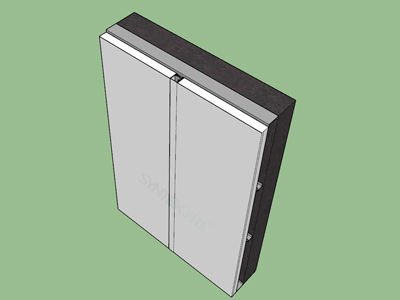

8.墻板：由一側開始安裝彩鋼板，依次安裝，相連板間距12mm。隔板之間采用寬度12mm壓條，標準單元墻板均可互換。

注意事項

        1、墻板安裝尤其注意細節，首先把墻板運至安裝點附近，使用吸盤將墻板直立，下端靠在踢腳板上，襯板兩側緊靠豎向龍骨，單邊與另一片墻板間距12mm以固定件靠上，用自攻螺絲固定于豎向龍骨上，固定間距500mm—800mm之間，組裝時須注意水平及垂直，當?shù)竭_(dá)后一塊墻板須裁切時，必須以尺寸丈量過，按正確方式裁切修齊，安裝于墻面上。

2、墻體陰角收邊陰角由“U”型陰角收邊條收邊處理。

       3、為達到整體效果美觀大方，拐角以及柱子可采用工廠量身定做的定制彩鋼板。

       4、墻體拐角也可采用L型同色專業收邊，使拐角與墻面保持一致。
